DRUCKSCHALTER

Bei Anwendungen auf dem Industrie- und Automotivsektor ist häufig gefragt, dass das Erreichen eines zuvor eingestellten Druckwerts in ein elektrisches Signal umgewandelt wird, das dazu dient, den Maschinenzyklus zu starten oder eine bestimmte Situation zu melden (z.B. Leckagen in der Anlage, Alarme usw.). Diese Vorgänge werden in der Regel von Komponenten gesteuert, die in Funktion der Anwendung geeicht sind und DRUCKSCHALTER bezeichnet werden.

Es gibt zwei Arten von SPST-Druckschaltern:

mit NORMALERWEISE OFFENEN (N.O.) elektrischen Kontakten (SPST)
mit NORMALERWEISE GESCHLOSSENEN (N.C.) elektrischen Kontakten (SPST)

Die Eichung erfolgt über eine Stellschraube, die auf eine Feder einwirkt und die Last dieser bestimmt. Die Feder stellt sich dem Druck entgegen, der vom Fluid auf das Trennelement (Membran oder Kolben) ausgeübt wird, und lässt die Schließung (oder Öffnung) des elektrischen Kontakts nur dann zu, wenn der Eichdruck erreicht wurde.

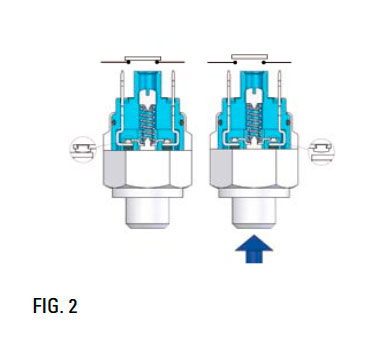

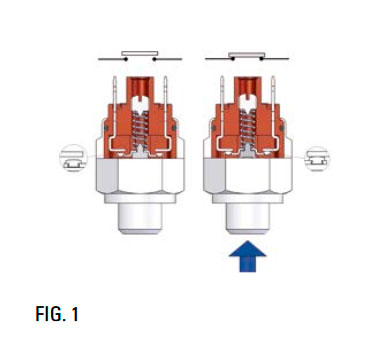

In der Version NORMALERWEISE OFFEN (N.O.) Abb. 1 ist der Kontakt offen, d.h. es gibt keinen Stromdurchfluss bei Abwesenheit von Druck. Bei Erreichen des Eichdrucks schließt sich der elektrische Kontakt. Die Darstellung in Abb. 2 zeigt einen Druckschalter mit Kontakten, die in Abwesenheit von Druck NORMALERWEISE GESCHLOSSEN (N.C.) sind. Wir sehen also, dass in Abwesenheit von Druck die Kontakte geschlossen sind und dass das Signal an den Außenkontakten vorhanden ist. Bei Erreichen des Eichdrucks steigt der elektrische Kontakt und unterbricht das Signal.
