BIMETALLISCHE THERMOSTATE
EUROSWITCH bietet einpolige Thermostate mit Bimetallscheiben und Schnellöffnung in diversen Konfigurationen. Die Ansprechtemperatur und das Differential können je nach An-wendung unterschiedlich ausfallen. Die Ansprechtemperaturen werden mit elektrischer Mindestlast im Kontaktkreis gesteuert.

Hauptanwendungen:
Temperaturregelung in den Bereichen: Hydrau-lik, Heizkörper, Wärmeaustauscher, Schmierung, Automotive usw.

Grundsätzlich gibt es drei Arten:
  • mit NORMALERWEISE OFFENEN (N.O.) elektrischen Kontakten (SPST)
  • mit NORMALERWEISE GESCHLOSSENEN (N.C.) elektrischen Kontakten (SPST)
  • mit elektrischen WECHSEL-Kontakten (SPDT)

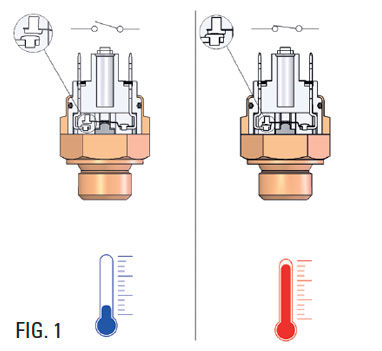

In der Version NORMALERWEISE OFFEN (N.O.) Abb. 1 ist der Kontakt offen, d.h. es gibt keinen Stromdurchfluss bei Abwesenheit von Temperatur. Bei Erreichen des Eichwerts schließt sich der elektrische Kontakt.

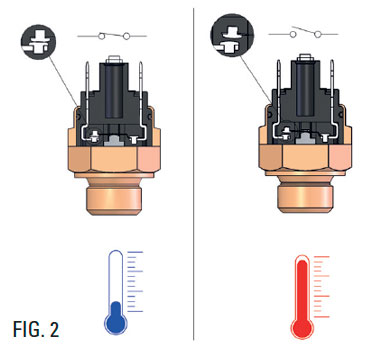

Die Darstellung in Abb. 2 zeigt einen Thermostat mit Kontakten, die in Abwesenheit von Temperatur NORMALERWEISE GESCHLOSSEN (N.C.) sind. Wir sehen also, dass in Abwesenheit von Temperatur die Kontakte geschlossen sind und dass das Signal an den Außenkontakten vorhanden ist. Bei Erreichen der Eichtemperatur steigt der elektrische Kontakt und unterbricht das Signal.

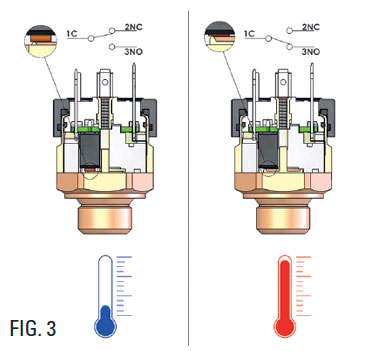

In der Version mit WECHSELKONTAKTEN (SPDT) auf Abb. 3 löst hingegen die Fluidtemperatur am Trennelement das Umschalten eines Mikroschalters aus. In dieser Version können gleichermaßen N.C.-, N.O.- oder beide Kontakte verwendet werden.

Anwendungsbedingungen
Die Kompatibilität des Sensors mit dem Verwendungszweck muss mit der spezifischen Flüssigkeit und unter den korrekten Betriebsbedingungen geprüft werden.
